Cây tìm kiếm nhị phân – Binary search tree

0
This entry is part 10 of 10 in the series Cấu trúc dữ liệu

Trong bài viết này, chúng ta sẽ tiếp tục tìm hiểu về cấu trúc dữ liệu Cây, và cụ thể là cây tìm kiếm nhị phân. Đây là một cấu trúc dữ liệu được dùng khá phổ biến và có tính ứng dụng cao. Hãy cùng Nguyễn Văn Hiếu tìm hiểu và cài đặt cây tìm kiếm nhị phân sử dụng ngôn ngữ C/C++ nhé.

1. Lý thuyết về cây tìm kiếm nhị phân

Cây tìm kiếm nhị phân(TA: Binary Search Tree – viết tắt: BST) – là một cây nhị phân và có thêm các ràng buộc sau đây:

  1. Giá trị của tất cả các Node ở cây con bên trái phải <= giá trị của Node gốc.
  2. Giá trị của tất cả các Node ở cây con bên phải phải > giá trị của Node gốc.
  3. Tất cả các cây con(bao gồm bên trái và phải) cũng đều phải đảm bảo 2 tính chất trên.
Nhận biết cây tìm kiếm nhị phân
Nhận biết cây tìm kiếm nhị phân. Hình thứ 2 không phải BST do vi phạm ràng buộc số 2

Cây tìm kiếm nhị phân là một cấu trúc dữ liệu hiệu quả cho phép chúng ta xây dựng nên một danh sách mà dữ liệu trên đó được sắp xếp:

  • Nó được gọi là cây nhị phân vì mỗi Node của cây chỉ có tối đa hai con
  • Nó được gọi là cây tìm kiếm nhị phân vì nó có thể được sử dụng để tìm kiếm sự hiện diện của một phần tử trong thời gian O(log (n)).

2. Cài đặt cây BST

Sau đây, tôi sẽ cùng các bạn đi cài đặt cây tìm kiếm nhị phân sử dụng danh sách liên kết. Do đó, cái bạn cần lưu giữ là Node root của cây mà thôi. Có được root chúng ta có thể duyệt qua mọi phần tử của cây.

Đầu tiên, chúng ta sẽ định nghĩa kiểu dữ liệu cho các Node của cây:

Tiếp theo, chúng ta sẽ triển khai code cho tức chức năng của cây BST. Chúng ta sẽ sử dụng đệ quy rất nhiều trong các chức năng này. Bạn có thể tự tìm hiểu cách viết khử đệ quy nhé.

2.1. Hàm giải phóng dữ liệu

Chúng ta sẽ sử dụng hàm này khi muốn xóa một cây con hoặc toàn bộ cây bằng cách cung cấp Node root của cây muốn xóa. Việc giải phóng được thực hiện theo trình tự:

  1. Gọi đệ quy xóa cây con bên trái
  2. Gọi đệ quy xóa cây con bên phải
  3. Giải phóng vùng nhớ cho con trỏ hiện tại

2.2. Hàm điều hướng của cây

2 hàm dưới đây sẽ phục vụ chúng ta trong quá trình Insert(thêm phần tử vào cây) và Tìm kiếm trên cây tìm kiếm nhị phân.

Nếu bạn cho phép cây BST có giá trị trùng lặp, hãy lưu ý hàm LeftOf nhé. Ở đây tôi sẽ không cho phép thêm phần tử đã có trên cây(bỏ qua trùng lặp giá trị).

2.3. Thêm phần tử vào BST

Việc thêm 1 phần tử vào cây nhị phân tìm kiếm vẫn phải đảm bảo được các ràng buộc của một BST đã trình bày ở trên. Như vậy, bạn cần phải tìm kiếm vị trí thích hợp trong BST để lưu giữ nó.

Nếu bạn để ý, bạn sẽ nhận ra vị trí của các Node được thêm vào sẽ luôn Node lá(không có Child nào hết). Như vậy, tại vị trí đó trước khi các Node mới tới ở thì nó là NULL. Ta có quy trình như sau:

  1. Nếu Node hiện tại = NULL, đó là vị trí cần thêm. Thêm vào BST và kết thúc
  2. Nếu giá trị cần thêm < giá trị root hiện tại, gọi đệ quy Insert vào cây con bên trái
  3. Nếu giá trị cần thêm > giá trị root hiện tại, gọi đệ quy Insert vào cây con bên phải.

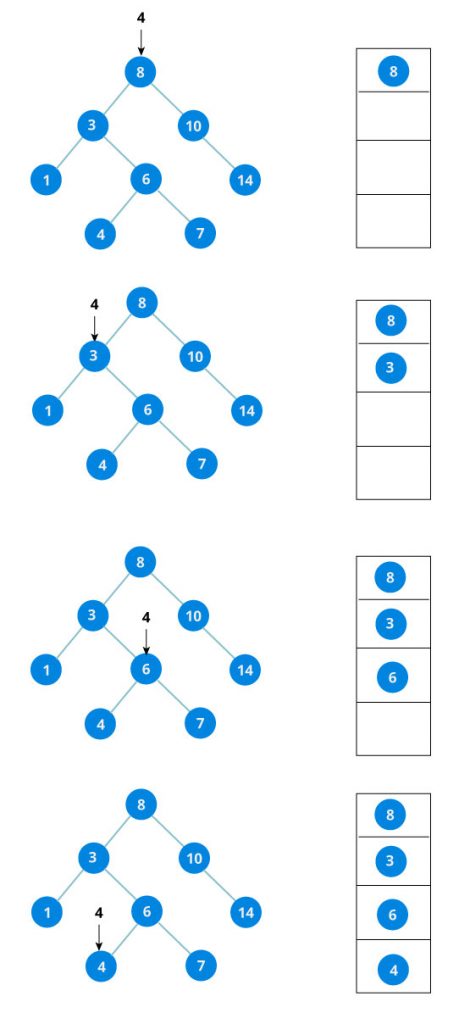

Hãy xem hình ảnh mô phỏng việc thêm giá trị 4 vào BST dưới đây:

Thêm Node vào cây tìm kiếm nhị phân

2.4. Tìm kiếm trên BST

Việc tìm kiếm cũng tương tự như việc thêm phần tử vào BST. Ta có quy trình như sau:

  1. Nếu Node hiện tại có giá trị = giá trị cần tìm, trả về true và kết thúc.
  2. Nếu Node hiện tại có giá trị > giá trị cần tìm, gọi đệ quy tìm ở cây con bên trái.
  3. Nếu Node hiện tại có giá trị < giá trị cần tìm, gọi đệ quy tìm ở cây con bên phải
  4. Nếu tìm đến hết cây(Node đó = NULL) mà không xảy ra (1), trả về false và kết thúc.

Chúng ta sẽ quan sát cách BST tìm kiếm giá trị 4 trong hình ảnh dưới đây:

Tìm kiếm trên cây tìm kiếm nhị phân

2.5. Lấy giá trị con trái nhất

Rất đơi giản, duyệt theo con trỏ trỏ đến cây con bên trái tới chừng nào không còn con bên trái nữa thì đó là con trái nhất rồi.

Hàm này sẽ được chúng ta sử dụng trong việc xóa một Node có giá trị chỉ định trên BST ở mục tiếp theo.

Hình ảnh dưới đây mô phỏng hàm LestMostChild hoạt động:

Left most child
Con trái nhất của Node root(15) là 8; Con trái nhất của Node root(20) là 16

Vậy chúng ta có cần hàm RightMostChild không? Câu trả lời là có. Tuy nhiên, bạn có thể tận dùng hàm LeftMostChild này, chẳng hạn: Số 25 là right most child của root(15) có thể tính bằng LeftMostChild(root->right->right).

2.6. Xóa Node trong BST

Việc xóa Node trong BST có lẽ là phức tạp nhất trong các chức năng của cây tìm kiếm nhị phân. Nếu Node bạn cần xóa là Node lá thì việc xóa rất đơn giản. Cái khó ở chỗ xóa một Node ở trung gian, khi đó, bạn phải tìm cách xóa và nối lại mà vẫn đảm bảo cây mới vẫn là BST. Chúng ta sẽ xem xét từng trường hợp trước khi code nhé:

1. Node cần xóa là Node lá(không có child nào cả)

Giả sử ta cần xóa 20 trong hình dưới đây, đơn giản là chỉ cần giải phóng ô nhớ đó.

2. Node cần xóa có 1 child

Trong trường hợp này, Node bị xóa sẽ được giải phóng và cây con duy nhất của Node bị xóa sẽ được liên kết trực tiếp với cha của Node bị xóa.

3. Node cần xóa có đủ 2 child

Xóa node có 2 con trong BST
Giả sử cần xóa Node khoanh đỏ. Khi đó, ta cần tìm Node thế thân cho Node đỏ này, đó là Node LeftMostChild của cây con bên phải của Node đỏ(72) = Node khoanh màu xanh(54) . Sau đó, gọi đệ quy Xóa Node màu xanh. Khi đó Node cần xóa sẽ quay trở về trường hợp 1 hoặc 2(Trong ảnh này là trường hợp 2 – có 1 child).

Đây là trường hợp nan giải nhất, nhưng chúng ta vẫn có cách làm như sau:

  1. Tìm Node của con trái nhất(giả sử nó là leftmost) của cây con bên phải của Node cần xóa.
  2. Cập nhật giá trị của Node cần xóa = giá trị của Node leftmost.
  3. Gọi đệ quy hàm Delete xóa Node leftmost khỏi BST.

Giải thích:

  • Khi muốn xóa Node có 2 con, ta cần tìm Node nào đó trong BST thỏa mãn tính chất lớn hơn lớn hơn tất cả các con bên trái và nhỏ hơn tất cả các con bên phái -> Node đó chính là LeftMostChild của con bên phải của Node cần xóa.
  • Ta chỉ cần sửa giá trị của Node cần xóa, không cần xóa Node đó làm gì. Thay vào đó, xóa Node bị thế thân(LeftMostChild của con bên phải của Node cần xóa).

3. Duyệt cây tìm kiếm nhị phân

Ở mục này mình sẽ trình bày về 3 cách duyệt cây tìm kiếm nhị phân. Chúng ta sẽ đi vào chi tiết từng cách nhé. Thứ tự duyệt được đặt tên phụ thuộc vào vị trí của Node root trong quá trình duyệt:

  • PreOrder: Node -> Left -> Right
  • InOrder: Left -> Node -> Right
  • PostOrder: Left -> Right -> Node
  • Thực ra 3 phần tử Left, Right, Node có tất cả 6 hoán vị cơ. Còn 3 cái nữa các bạn tự cài nhé.

3.1. Duyệt PreOrder

Quy trình duyệt PreOrder sẽ thực hiện theo thứ tự Node -> Left -> Right, cụ thể như sau:

  1. Ghé thăm Node root
  2. Gọi đệ quy duyệt qua cây con bên trái
  3. Gọi đệ quy duyệt qua cây con bên phải

Duyệt pre_order BTS
Thứ tự duyệt pre_order trên BTS

3.2. Duyệt InOrder

Quy trình duyệt PreOrder sẽ thực hiện theo thứ tự Left-> Node -> Right, cụ thể như sau:

  1. Gọi đệ quy duyệt qua cây con bên trái
  2. Ghé thăm Node root
  3. Gọi đệ quy duyệt qua cây con bên phải

Thứ tự duyệt in_order trên BTS
Thứ tự duyệt in_order trên BTS

3.1. Duyệt PostOrder

Quy trình duyệt PreOrder sẽ thực hiện theo thứ tự Left -> Right -> Node, cụ thể như sau:

  1. Gọi đệ quy duyệt qua cây con bên trái
  2. Gọi đệ quy duyệt qua cây con bên phải
  3. Ghé thăm Node root

Duyệt post_order trên BTS
Duyệt post_order trên BTS

4. Code đầy đủ cây tìm kiếm nhị phân

Trong hàm main tôi đã cài đặt BTS cho cây nhị phân sau:

Duyệt cây nhị phân tìm kiếm
Cây nhị phân tìm kiếm được sử dụng trong source code

Nhờ các bạn kiểm tra kết quả chạy của code:

5. Bài tập thực hành

  • https://vn.spoj.com/problems/NKTREE/
  • http://ntucoder.net/Problem/List?ThemeID=17
  • https://www.hackerearth.com/practice/data-structures/trees/binary-search-tree/practice-problems/
